LTE rádiós keret

1. Fogalom magyarul: LTE rádiós keret

2. Fogalom angolul: LTE Frame structure

3. Meghatározás:

A keret az elején és a végén speciális mintákkal lehatárolt üzenetblokk, amelyet egységként küld ki egy állomás. Az 1. típusú LTE (E-UTRA) rádiós keret hossza (teljes duplex és fél duplex üzemmódhoz) 10 ms, melyek mindegyike 10 db rádiós alkeretből áll. A rádiós alkeretek hossza 1 ms, ennyi a legkisebb ütemezési idő az LTE-rendszerben (Transmission Time Interval:TTI) mind bázisállomás-terminál (downlink) adásirányban, mind pedig terminál-bázisállomás (uplink) adásirányban. Minden 1 ms-os alkeret két 0,5 ms hosszúságú időrésből áll. Minden időrés bizonyos számú OFDM-szimbólumot tartalmaz. Egy vivőn a kereteken belül elhelyezkedő alkeretek UL és DL irányú átvitelre egyaránt használhatók. A 2. típusú LTE (E-UTRA) rádiós keret (TDD-üzemmódhoz) szintén 10 ms hosszúságú, ami két 5 ms hosszúságú félkeretből áll. Mindegyik félkeret 5 db 1 ms hosszúságú alkeretet tartalmaz.

4. Hivatkozások:

3GPP TS 36.211:LTE, E-UTRA  Physical channels and modulation.

5. Megjegyzések:

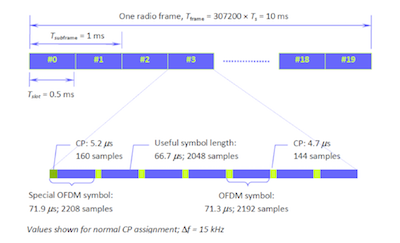

Az LTE keretstruktúra grafikus ábrázolása:
