LTE OFDM szimbólum

1. Fogalom magyarul: LTE OFDM szimbólum

2. Fogalom angolul: LTE OFDM symbol

3. Meghatározás:

Az LTE-rendszernél az alvivő távolság 15 kHz, ebből 66,7 µs hasznos szimbólumidő (2048 FFT minta) adódik, a normál ciklikus előtagot  hozzászámolva az LTE OFDM szimbólum ideje 71,4 µs (a speciális OFDM szimbólum 71,9 µs). A 15 kHz-es vivőtávolság választás fő indoka a több-üzemmódú (WCDMA/HSPA/LTE) felhasználói eszközök egyszerű megvalósíthatósága volt. Ugyanis ebben az esetben a mintavételi frekvencia a WCDMA/HSPA chip sebességének (3,84 Mchip/sec) az egész számú többszöröse, vagy hányadosa, így egyetlen időzítő áramkör elegendő. (LTE-nél a mintavételi frekvencia 30,72 MHz, a 8-szorosa az UMTS chip sebességnek.) Továbbá ez az alvivő távolság jó kompromisszumot jelent azon törekvés elérésében, hogy a teljesítménysűrűség-spektrum minél inkább közelítsen az ideális négyszögjelhez, ugyanakkor a Doppler-csúszás is kis értéken maradjon még 350 km/óra sebességnél is (ez az LTE-rendszerre előírt maximális sebesség). Az alvivő távolság csökkentésével közelítjük az ideális négyszög jel formát a frekvenciatartományban, növelésével viszont csökken a Doppler-hatás. A maximális Doppler-csúszásnak és az alvivő távolság hányadosának  jóval kisebbnek kell lennie 1-nél, ezáltal a vivők közötti interferencia (Inter Carrier Interference - ICI) alacsony értéken tartható. Az alvivők modulációja a rádiós viszonyoktól függően változhat QPSK (2bit/szimbólum),16 QAM (4bit/szimbólum) és 64 QAM (6 bit/szimbólum) között. Minél jobbak a rádiós viszonyok, annál magasabb szintű moduláció lehetséges.

4. Hivatkozások:

3GPP TS 36.211: LTE, E-UTRA  Physical channels and modulation.

5. Megjegyzések:

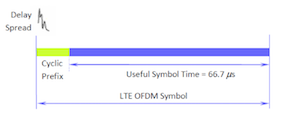

Az LTE OFDM szimbólum struktúrájának ábrázolása:
